Редуктор давления газгольдера

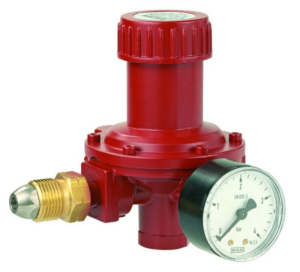

Газовый редуктор – устройство, призванное регулировать, а точнее, понижать давление газов/газовых смесей на выходе из тех или иных ёмкостей (в частности, газгольдеров) до рабочего, а также поддерживать его на постоянном уровне
.
Обозначенные устройства называют ещё регуляторами давления газовых смесей. Однако регулировка обозначенного параметра – не единственное их предназначение. Отметим их понижающее воздействие на давление при выходе газа из газгольдера в систему, также способность автоматического поддержания его на постоянном уровне. Таким образом, специалисты нередко сравнивают функции редукторов с опциями, которые выполняемыми стабилизаторами в электросетях.
УСТРОЙСТВО
Несмотря на разнообразие и широту представленности на современном рынке газовых редукторов давления, все они конструктивно устроены примерно, так, перечень их элементов представлен:
- корпусом;
- двумя газовыми камерами;
- главной и вспомогательной пружинами;
- входным и выходным штуцерами;
- редуцирующим и предохранительным (сбросовым) клапанами;
- передаточным диском со штифтом;
- мембраной;
- одним-двумя манометрами;
- регулировочным винтом.
Основные параметры, по которым газовые редукторы могут отличаться друг от друга:
принцип действия;
- назначение;
- место установки;
- конфигурация;
- пропускная способность;
- величина рабочего давления.
Ещё один критерий классификации обсуждаемых устройств – число ступеней редуцирования, в зависимости от которого они могут быть одно- и двухступенчатыми.
Отличие одних от других заключается в том, что первые обеспечивают поддержку давления газовой смеси до клапана, а последние – на выходе из газгольдера. Одноступенчатый регулятор располагает одной камерой для понижения давления, что делает его менее управляемым.
Тогда как двухступенчатый газовый редуктор, снижает давление постепенно, в 2 этапа, что позволяет с его помощью регулировать указанный параметр более точно. Помимо этого, для двухступенчатых регуляторов характерны большее постоянство рабочего давления и морозоустойчивость. Неудивительно, что газгольдеры, как правило, оснащаются именно ими.
Отметим, что по принципу работы различают регуляторы прямого и обратного действия. В первых газовая смесь, выходя из системы, баллона, газгольдера своим давлением в стремлении открыть клапан воздействует на нажимную пружину, в последних – газ, напротив, закрывая клапан, оказывает помощь запорной пружине.
Современные регуляторы, устанавливаемые на газгольдеры, работают по принципу обратного действия, что проявляется стремлением газовой смеси, выходящей из ёмкости, к закрытию редуцирующего клапана.
Газовая смесь из газгольдера поступает в камеру высокого давления, клапан которой плотно прижимается к седлу запорной пружиной.
Одной из стенок указанной камеры является мембрана из резины. Одна её сторона передаточным шпинделем соединена с клапаном, с другой стороны располагается нажимная пружина, оснащённая регулировочным винтом.
В нерабочем состоянии нажимная пружина пребывает в свободном положении. При ввёртывании регулировочного винта происходит её сжатие, вызывающее перемещение мембраны. Последняя, в свою очередь, воздействует на клапан через передаточный шпиндель, открывая его.
В результате газовая смесь попадает в рабочую камеру, где происходит её расширение, а, следовательно, и падение давления.
На обеих камерах установлены манометры: на камере низкого давления он показывает рабочий уровень этого показателя, а на камере высокого давления – его уровень в резервуаре.
При увеличении расходования газа наблюдается снижение давления в рабочей камере, в результате клапан приоткрывается, поступление газовой смеси из газгольдера увеличивается. При обратной ситуации, когда снижается отбор газа, давление в рабочей камере увеличивается, на что мембрана отреагирует передвижением в обратную сторону, за чем следует прижимание клапана к выходному отверстию.
Регулировка редуктора
Не всегда можно полностью доверяться заводским настройкам редукторов для газгольдеров. Они зачастую отличаются от оптимальных для конкретных автономных сетей газоснабжения параметров. Правильный в данном контексте подход – настройка обсуждаемых устройств в процессе монтажных работ, связанных с их установкой.
Регулировка выходного давления производится сменой положения регулировочных винтов. На большинстве двухступенчатых моделей последние присутствуют лишь на первых ступенях. Но у более дорогостоящих регуляторов, к примеру, известного американского бренда RegO, ими оснащены и первые ступени.
Повороты регулировочных винтов производятся с помощью ключей через отверстия, которые находятся под съёмными крышками редукторов. Поворотами по часовой стрелке можно увеличить выходное давление, а против – уменьшить, контролируется этот процесс с помощью манометра.
Помимо этого, в регулировке может нуждаться предохранительный (сбросовый) клапан, обеспечивающий защиту системы от недопустимого повышенного давления газа. Именно от адекватности его функционирования зависит способность редуктора сбросить газ в атмосферу, если рабочее давление превысит норму более, чем на 15%.
Как самостоятельно заменить редуктор
Этот вопрос относится к категории часто задаваемых. Причина замены обсуждаемого устройства – неисправности, которые нельзя устранить, проявляющиеся тем, что редуктор не способен выполнять свои функции: понижать входное и/или стабилизировать выходное давление.
Алгоритм замены газовых редукторов представляет собой перечень последовательно выполняемых работ:
- перекрытие подачи газовой смеси из газгольдера, которое производится с помощью вентиля, что находится на редуцирующем клапане;
- откручивание металлического шланга;
- откручивание накидной гайки, соединяющей клапан со стабилизатором;
- снятие редуктора и соединительного шланга;
скручивание сильфонного шланга, если вы имеете дело с - неремонтопригодным регулятором;
- привинчивание нового/отремонтированного/очищенного от наледи устройства гайкой к редуцирующему клапану;
- поэтапное присоединение газового шланга к редуктору, сети в случае, если устройство отсоединялось полностью;
- подача газа после надёжной фиксации и герметизации всех соединений, которую следует предварять проверкой выходного давления с помощью манометра.
При корректной установке и нормальных условиях эксплуатации можно быть уверенным в том, что регулятор прослужит «верой и правдой», как минимум, 10 лет.
* *Не рекомендуем самостоятельно менять редуктор, для рекомендуем обратиться в специализирующуюся на этом компанию
ООО "ТеплоГазПремиум Сибирь" 89139122635
Заключение
От исправного функционирования редукторов давления зависят корректность и безопасность работы автономных систем газоснабжения. Вы, конечно, можете попробовать самостоятельно установить, настроить его. Другой вопрос: нужно ли это делать? Для корректного проведения указанных работ, а уж тем более для создания автономной системы газоснабжения нужно обладать соответствующими знаниями, умениями, навыками, опытом. А потому есть смысл доверить это ответственное дело профессионалам – сотрудникам компании «ТеплоГазПремиум Сибирь».
Ждём вашего звонка: 89139122635
